СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Схема узла

Наведите на точку на схеме или на деталь в списке — они подсвечиваются вместе.

Схема узла

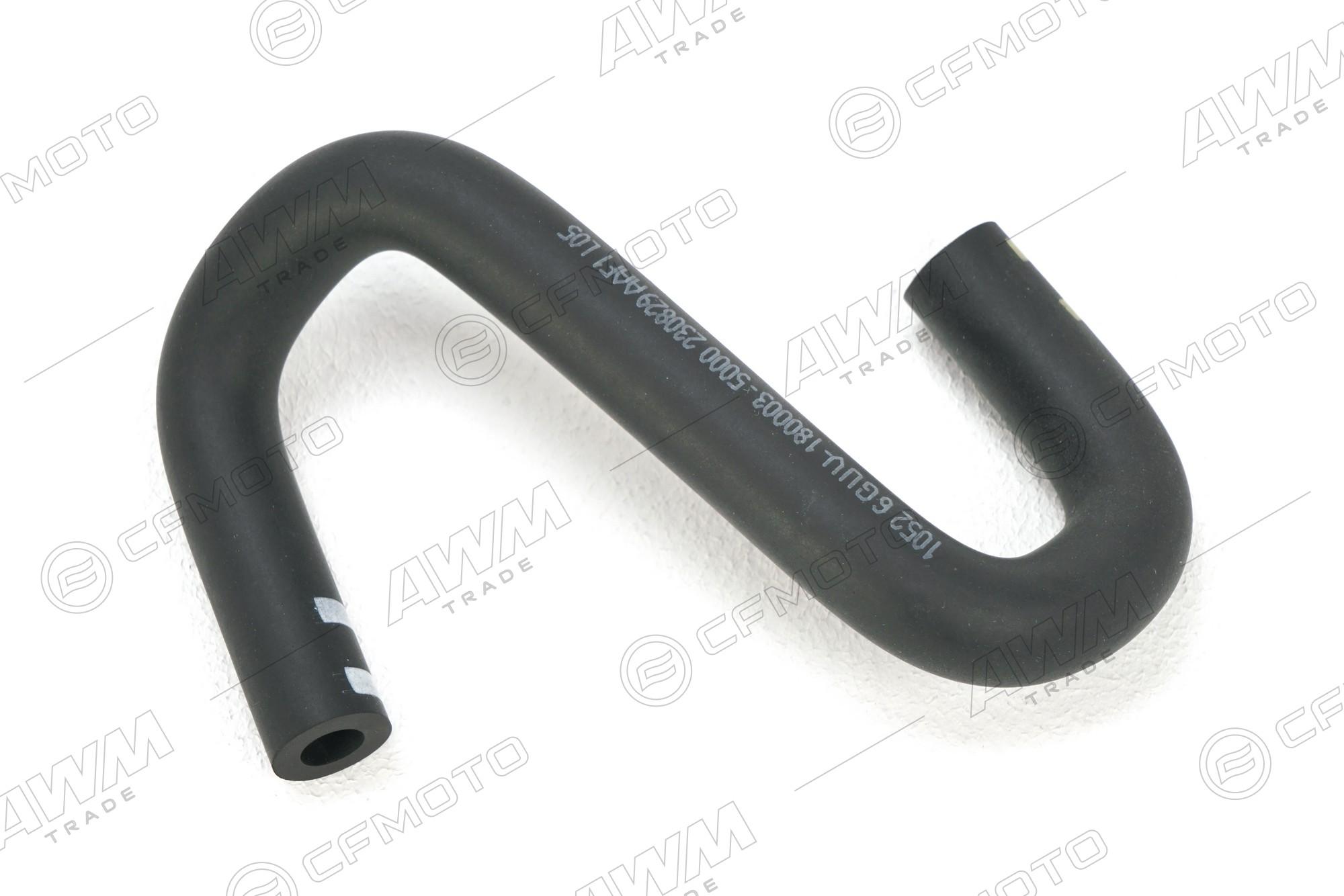

1Шланг системы охлажденияШланг системы охлаждения6GUV-180003-5000
220 ₽
2ХомутХомут30601-212530
30 ₽
6Бачок расширительный системы охлажденияБачок расширительный системы охлаждения6GUV-180100-5000
1 700 ₽
7Крышка расширительного бачкаКрышка расширительного бачка6KM#-180210-8000
90 ₽
8Болт М6х14Болт М6х148010-000004
50 ₽Под заказ
9Демпфер радиатора xДемпфер радиатора xA000-180005
70 ₽
10Крышка радиатораКрышка радиатораA000-180400
370 ₽Под заказ
11Болт M6X12Болт M6X1230006-060012810
50 ₽Под заказ
12ШайбаШайба30303-060112
50 ₽
13ШайбаШайба30305-060112
50 ₽
14Гайка М6 вентилятора охлажденияГайка М6 вентилятора охлаждения6NT1-181001
50 ₽
15Вентилятор системы охлажденияВентилятор системы охлаждения6NTV-181200-2700
15 770 ₽
16Радиатор системы охлажденияРадиатор системы охлаждения6NTV-181100-2000
18 960 ₽
17Шланг системы охлажденияШланг системы охлаждения6GUV-180001-5000
700 ₽
18ХомутХомутA000-180006
220 ₽
19ШайбаШайбаA000-180010-20000
90 ₽
20Болт M8×30Болт M8×3030006-080030810
40 ₽
21Вентилятор системы охлажденияВентилятор системы охлаждения6NTV-181000-2700
28 500 ₽
22Патрубок радиатора выходнойПатрубок радиатора выходной6NT1-180003
2 230 ₽
