ЗАДНЕЕ КОЛЕСО

Схема узла

Наведите на точку на схеме или на деталь в списке — они подсвечиваются вместе.

Схема узла
1Ось заднего колесаОсь заднего колеса6L30-110001
14 640 ₽
2Цепь приводная 114, DIDЦепь приводная 114, DID3120914
15 750 ₽
3Хомут левый заднего мостаХомут левый заднего мостаA000-110002
370 ₽
4Гайка M10x1.25Гайка M10x1.2530204-102810
90 ₽Под заказ
5Шпилька AM10×1.25×25Шпилька AM10×1.25×2530020-102025410
110 ₽
6Звезда ведомаяЗвезда ведомая6GUV-110004-6000
5 430 ₽
7Сальник ступицы звёздочки колесаСальник ступицы звёздочки колеса30501-035800N
120 ₽
8Стопорное кольцоСтопорное кольцо30800-05205
90 ₽
9ПодшипникПодшипник30400-02503
870 ₽
10Муфта приводной звездыМуфта приводной звезды6GU#-110002-6000
6 370 ₽
11ВтулкаВтулка6GU#-110003-6000
660 ₽
12Подшипник 6204-RSПодшипник 6204-RS30400-02001
370 ₽
13ДемпферДемпфер6L30-110003
310 ₽
14Диск колесный задний (для расцветки COAL GREY)Диск колесный задний (для расцветки COAL GREY)6GU#-110200-6000-11
26 860 ₽

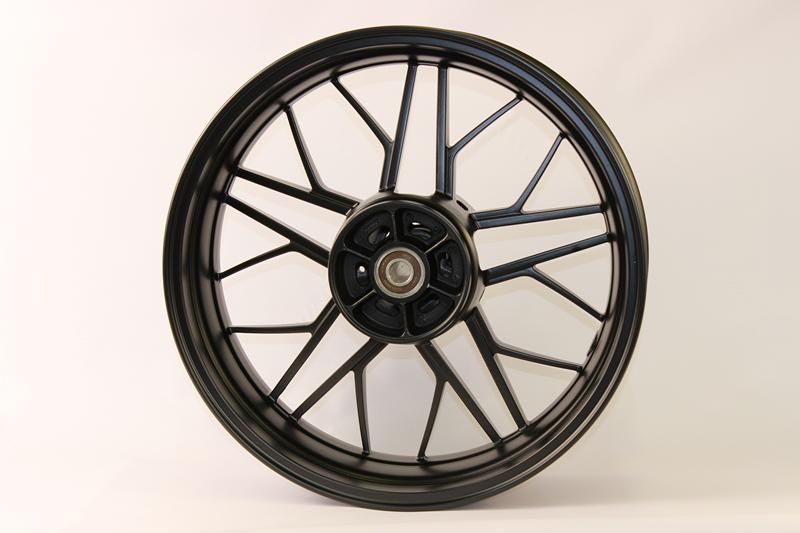

14Диск колесный задний в сборе (для расцветки TWILIGHT BLUE)Диск колесный задний в сборе (для расцветки TWILIGHT BLUE)6GU#-110200-6000-10
26 860 ₽
14Диск колесный заднийДиск колесный задний6GUV-110200-6001-0DH00
32 170 ₽
15Ниппель для накачки шинНиппель для накачки шин5190-070030-1000
130 ₽
16Сальник FB28x47x7Сальник FB28x47x730501-028800N
270 ₽
17Втулка дистанционнаяВтулка дистанционная6NT1-110003
140 ₽
18ШайбаШайбаA000-110009
50 ₽
19Гайка M18Гайка M18A000-110011
190 ₽
20Шплинт 4,0х35Шплинт 4,0х3530903-0403510
50 ₽
