РАМА В СБОРЕ

Схема узла

Наведите на точку на схеме или на деталь в списке — они подсвечиваются вместе.

Схема узла
1Болт M10x1.25x20Болт M10x1.25x2030006-102020810
130 ₽
2КронштейнКронштейн5BWV-030050-5000
1 010 ₽
3РамаРама9AWV-031000-8002
141 200 ₽Под заказ
3РамаРама9AYV-031000-8501-0BP00
100 080 ₽
4Гайка M8Гайка M830204-080810
50 ₽
5Кронштейн двигателя переднийКронштейн двигателя передний9AWV-030003-8000
270 ₽
6Болт M8x20Болт M8x2030006-080020810
50 ₽
7Кронштейн распределителя тормозногоКронштейн распределителя тормозного9AWV-030040-8000
220 ₽
8Болт M6X12Болт M6X1230006-060012810
50 ₽Под заказ
9Болт M8X16Болт M8X1630006-080016810
50 ₽
10БолтБолт30006-080045810
90 ₽
11Каркас подножки правыйКаркас подножки правый9AWV-030200-8000
5 760 ₽
12Кронштейн переднийКронштейн передний9AWV-030400-8000
3 210 ₽Под заказ
12Кронштейн переднийКронштейн передний9AWV-030400-8001
2 620 ₽Под заказ
13Кронштейн патрубка воздушногоКронштейн патрубка воздушного9AWV-030090-8001
270 ₽
14Кронштейн корпуса воздушного фильтра переднийКронштейн корпуса воздушного фильтра передний9AWV-030080-8000
480 ₽
15Кронштейн переднего сиденьяКронштейн переднего сиденья9AWV-030005-8000
700 ₽Под заказ
16Подрамник заднийПодрамник задний9AWV-030500-8001
4 920 ₽Под заказ
16Подрамник заднийПодрамник задний9AWV-030500-8002
3 750 ₽
17Прокладка батареи аккумуляторнойПрокладка батареи аккумуляторной9010-030005
50 ₽
18Шайба 6.2x22x2Шайба 6.2x22x20180-065206-00001
50 ₽
19Пластина прижимная АКБПластина прижимная АКБ9AWV-030060-8001
660 ₽Под заказ
20Кронштейн двигателя центральныйКронштейн двигателя центральный9AWV-030010-8000
610 ₽
21Каркас подножки левыйКаркас подножки левый9AWV-030100-8000
5 760 ₽

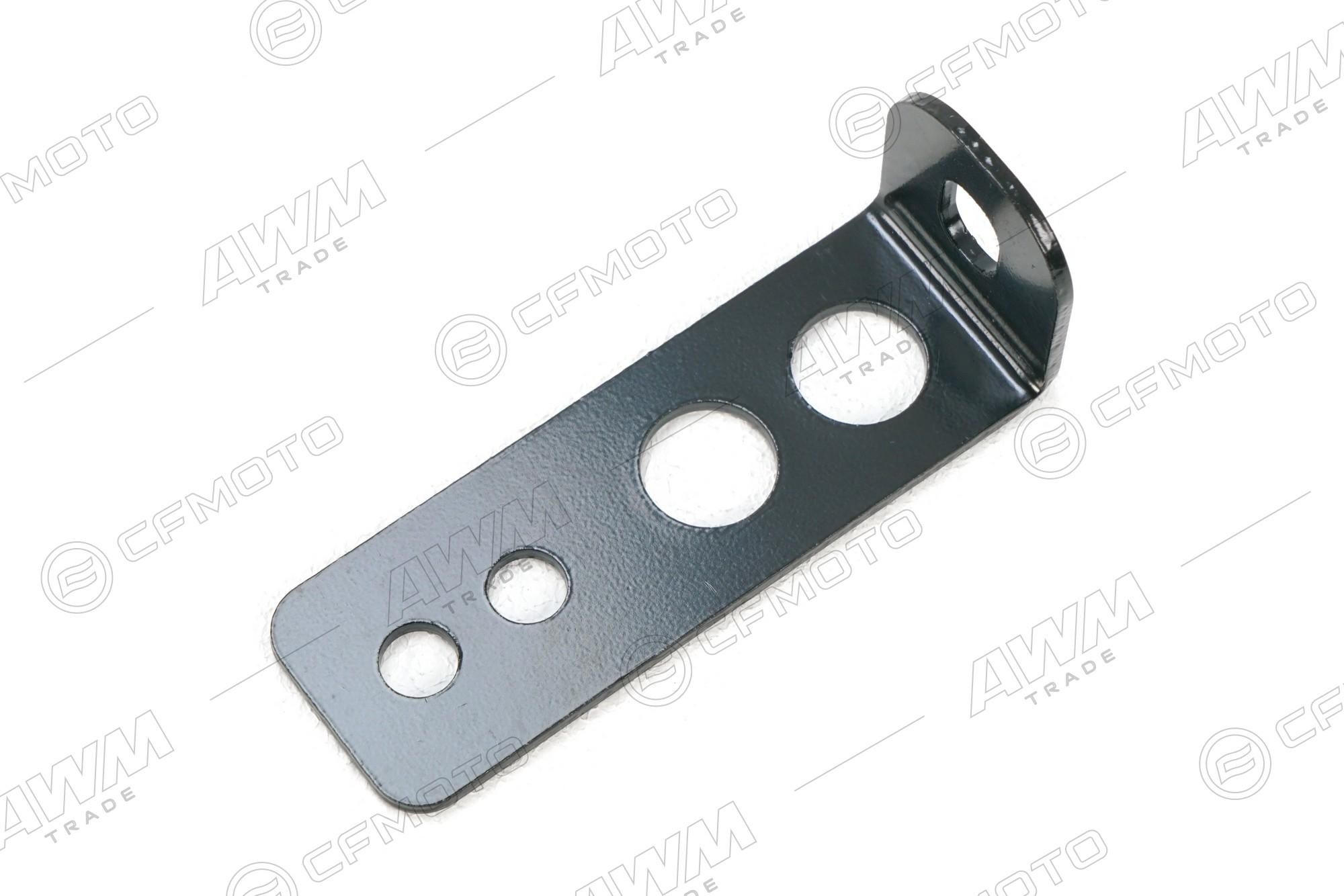

22Кронштейн теплоизоляцииКронштейн теплоизоляции9AWA-030001-10000
220 ₽
23Кронштейн заднего редуктораКронштейн заднего редуктора9AWV-030020-8000-0BP00
2 100 ₽
24Кронштейн розетки фаркопаКронштейн розетки фаркопа9AWV-030030-8000-0BP00
400 ₽
25Кронштейн светоотражателяКронштейн светоотражателя9AWV-030002-8000-0BP00
220 ₽Под заказ
26ЗаглушкаЗаглушка9AWA-044051
310 ₽Под заказ
27Болт M6×22Болт M6×2230006-060022810
50 ₽
