Двигатель - ВАРИАТОР

Схема узла

Наведите на точку на схеме или на деталь в списке — они подсвечиваются вместе.

Схема узла
1Шкив вариатора ведомыйШкив вариатора ведомый0JYV-052000-5300
49 190 ₽
2Болт ведомого шкиваБолт ведомого шкива0JWV-060001-3000
400 ₽Под заказ
3Шайба фиксирующего болта ведомого шкива вариатораШайба фиксирующего болта ведомого шкива вариатора0JWV-050004-3000
90 ₽
4Диск неподвижный ведомого шкива вариатораДиск неподвижный ведомого шкива вариатора0JWV-052100-3000
35 380 ₽
5ПодшипникПодшипник0JWV-052202-3000
1 270 ₽
6Стопорное кольцоСтопорное кольцо0JWV-052203-3000
90 ₽
7ШайбаШайба0JWV-052006-3000
90 ₽
8Ролик ведомого шкива вариатораРолик ведомого шкива вариатора0JWV-052003-3000
3 450 ₽Под заказ
9Шайба 9.5Шайба 9.50JWV-052005-3000
90 ₽
10ШайбаШайба30802-00801
50 ₽
11Опорный кулак ведомого шкива вариатораОпорный кулак ведомого шкива вариатора0JWV-052300-3000
7 500 ₽
12Пружина ведомого шкива вариатораПружина ведомого шкива вариатора0JWV-052001-3000
1 700 ₽
13Опорная чашка пружины ведомого шкива вариатораОпорная чашка пружины ведомого шкива вариатора0JWV-052002-3000
270 ₽
14Диск подвижный ведомого шкива вариатораДиск подвижный ведомого шкива вариатора0JWV-052200-3000
10 980 ₽
15Кольцо стопорноеКольцо стопорное30801-03505
90 ₽
16БолтБолт30023-100045160
270 ₽

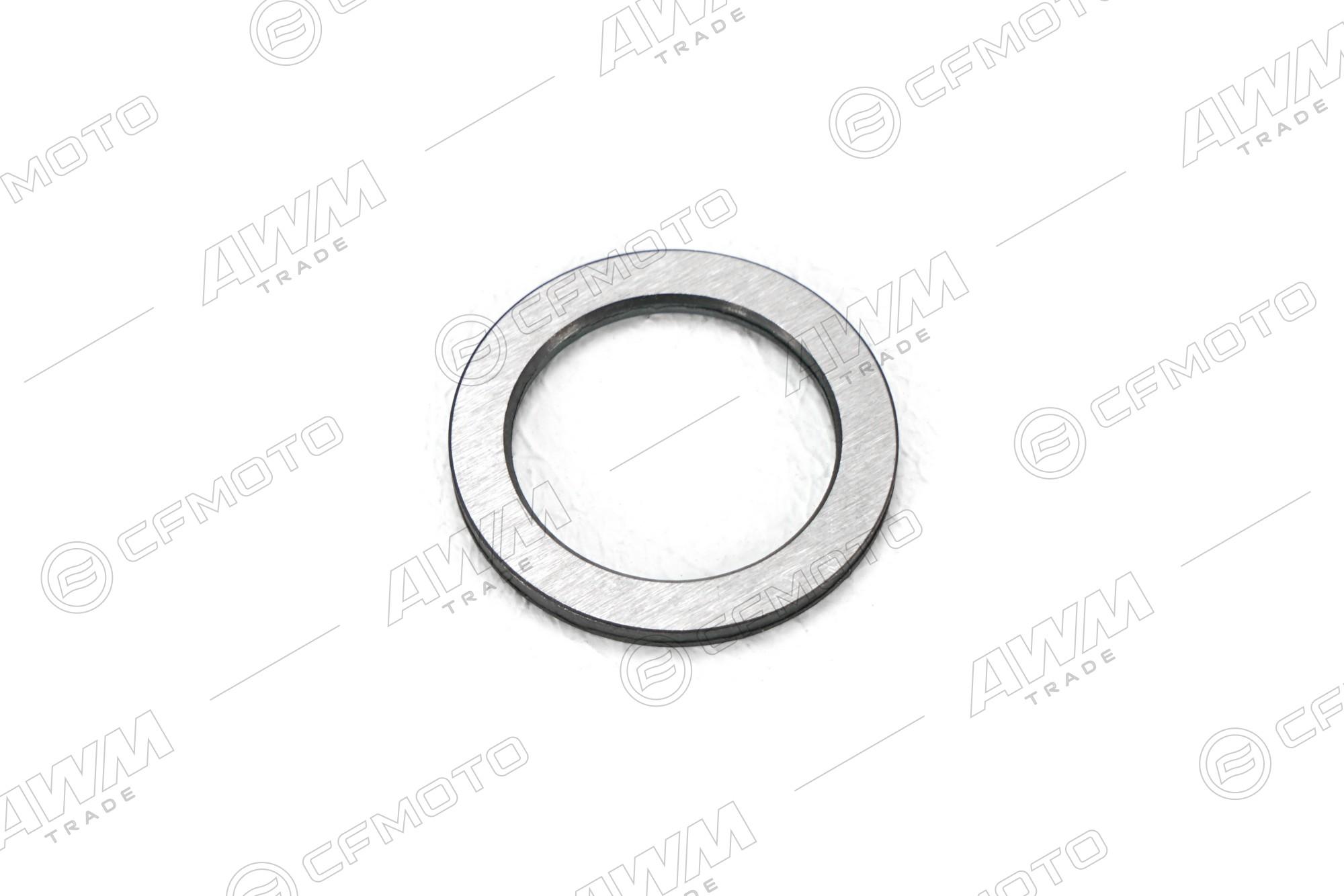

17Регулировочная шайба ведомого шкива вариатораРегулировочная шайба ведомого шкива вариатора0JWV-050002-3000
140 ₽
18Регулировочная шайба ведомого шкива вариатораРегулировочная шайба ведомого шкива вариатора0JWV-050003-3000
140 ₽
19Регулировочная шайба ведомого шкива вариатораРегулировочная шайба ведомого шкива вариатора0JWV-050005-3000
140 ₽
20Шкив вариатора ведущийШкив вариатора ведущий0JYV-051000-5300
61 650 ₽
21Болт ведущего шкива вариатораБолт ведущего шкива вариатора0JWV-050001-3000
1 090 ₽
22Болт M6×35Болт M6×3530006-060035810
50 ₽
23Крышка ведущего шкива вариатораКрышка ведущего шкива вариатора0JWV-051300-3000
5 100 ₽
24Пружина ведущего шкива вариатораПружина ведущего шкива вариатора0JYV-051002-5000
1 310 ₽
25Фиксирующая гайка ведущего шкива вариатораФиксирующая гайка ведущего шкива вариатора0JWV-051001-3000
790 ₽
26Держатель роликов ведущего шкива вариатораДержатель роликов ведущего шкива вариатора0JWV-051600-3000
36 470 ₽
27Фланец подвижный ведущего шкива вариатораФланец подвижный ведущего шкива вариатора0JYV-051100-5000
33 330 ₽Под заказ
27Фланец подвижный ведущего шкива вариатораФланец подвижный ведущего шкива вариатора0JYV-051100-5001
17 040 ₽Под заказ
28Болт крепления нажимного рычагаБолт крепления нажимного рычага0JWV-051105-3000
350 ₽
29Нажимной рычагНажимной рычаг0JYV-051110-5000
4 490 ₽
30ГайкаГайка30220-050810
50 ₽
31Втулка ведущего шкива вариатораВтулка ведущего шкива вариатора0JWV-051006-3000
1 960 ₽
32ПодшипникПодшипник0JWV-051400-3000
4 450 ₽Под заказ
32Подшипник ведущего шкива вариатораПодшипник ведущего шкива вариатора0JWV-051400-3001
4 710 ₽
33Шайба подшипника ведущего шкива вариатораШайба подшипника ведущего шкива вариатора0JWV-051007-3001
90 ₽Под заказ
34Диск неподвижный ведущего шкива вариатораДиск неподвижный ведущего шкива вариатора0JWV-051200-3000
8 670 ₽Под заказ
34Фланец неподвижный ведущего шкива вариатораФланец неподвижный ведущего шкива вариатора0JWV-051200-3001
37 950 ₽Под заказ
35Ремень вариатора (BANDO)Ремень вариатора (BANDO)0JWV-055000-3000-M1
24 590 ₽Под заказ

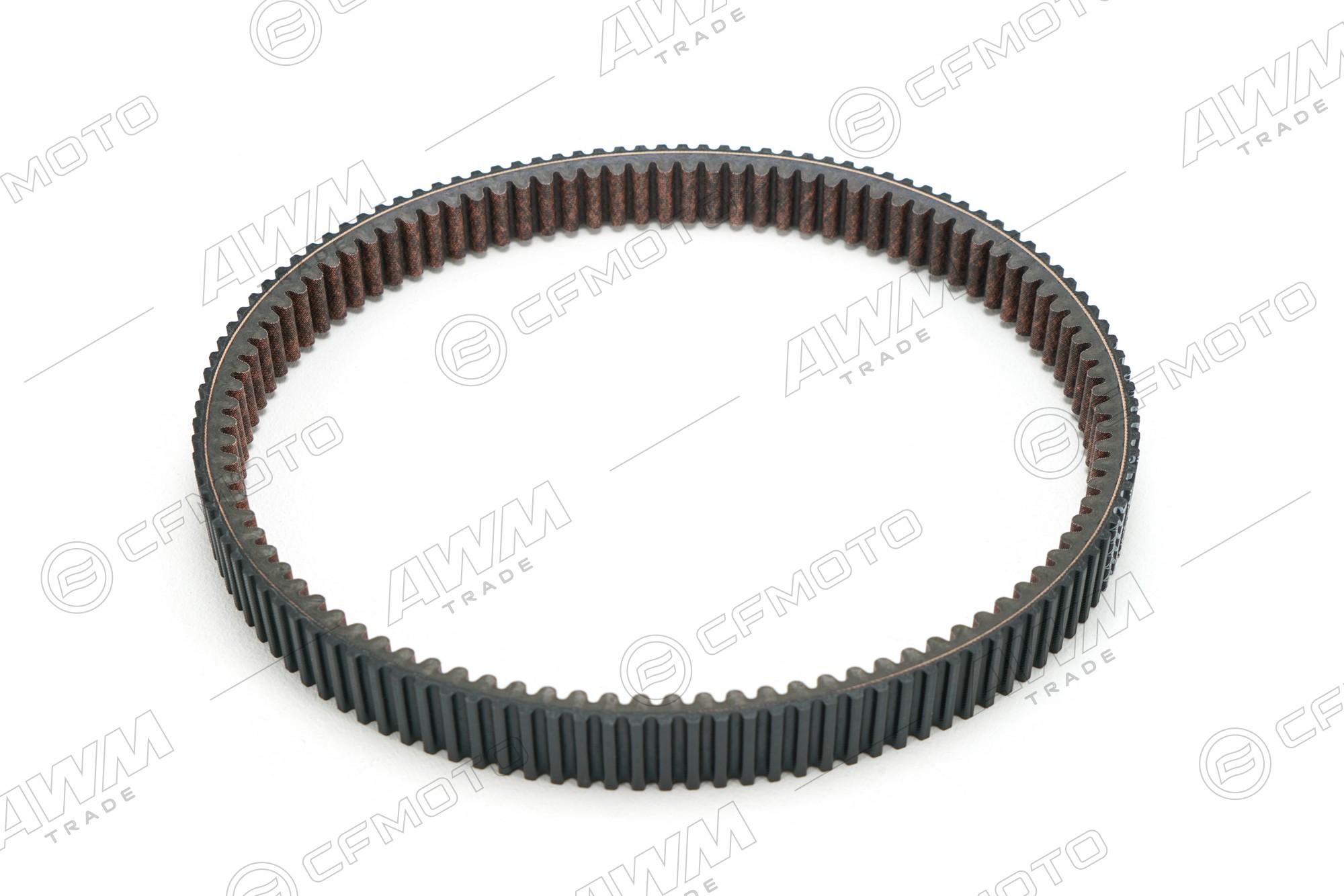

35Ремень вариатора (MITSUBOSHI)Ремень вариатора (MITSUBOSHI)0JWV-055000-3000
28 830 ₽
36ПодшипникПодшипник0JWV-051302-3000
1 270 ₽
37Стопорное кольцоСтопорное кольцо30805-03205
90 ₽
38Заглушка ролика ведущего шкива вариатораЗаглушка ролика ведущего шкива вариатора0JWV-051601-3000
1 960 ₽Под заказ
39ШайбаШайба0JWV-051602-3000
960 ₽
40Ось ролика ведущего шкива вариатораОсь ролика ведущего шкива вариатора0JWV-051604-3000
270 ₽
41Ролик ведущего шкива вариатораРолик ведущего шкива вариатора0JWV-051620-3000
2 010 ₽
42ПодшипникПодшипник0JWV-051102-3000
4 010 ₽
43Стопорное кольцоСтопорное кольцо0JWV-051103-3000
90 ₽
