МАСЛЯНЫЙ РАДИАТОР (Россия)

Схема узла

Наведите на точку на схеме или на деталь в списке — они подсвечиваются вместе.

Схема узла

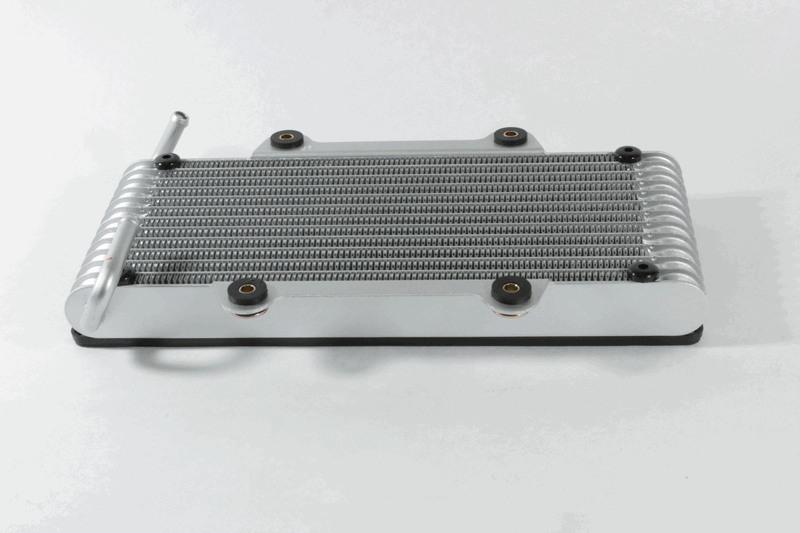

1Радиатор масляныйРадиатор масляный7020-180800-1000
15 030 ₽
2БолтБолт7020-181003
20 ₽
3ХомутХомут7020-180001
140 ₽
3Хомут ф16.5Хомут ф16.530604-116500
220 ₽
4Трубка масляная (соединитель радиатор обратка)Трубка масляная (соединитель радиатор обратка)9060-180028
660 ₽
5МанжетаМанжета9030-180008
50 ₽
6Шланг масляныйШланг масляный7020-180106
440 ₽
7Болт M6X12Болт M6X1230006-060012810
50 ₽Под заказ
7Болт М6х12Болт М6х1230006-060012870
50 ₽
7Болт М6х12 (заменен на 30006-060012810)Болт М6х12 (заменен на 30006-060012810)30006-060012840
Под заказ
9Клипса монтажнаяКлипса монтажная9030-180007
90 ₽
10Трубка масляной системыТрубка масляной системы7020-180201-1000
1 230 ₽
11Трубка масляной системыТрубка масляной системы7020-180204
1 310 ₽
12Планка установочная крепления масл.труб Х8Планка установочная крепления масл.труб Х87020-180210
40 ₽
13Трубка масляной системы вход Х8Трубка масляной системы вход Х87020-180220-10002
1 140 ₽
14Трубка масляной системыТрубка масляной системы7020-180230-10001
1 570 ₽
14Трубка масляной системыТрубка масляной системы7020-180230-10002
1 570 ₽
15Втулка установочная радиатора верхняя Z6Втулка установочная радиатора верхняя Z69060-180027
220 ₽
16Втулка дистанционная установчная Z6Втулка дистанционная установчная Z69060-180029
220 ₽
17Винт М6х25Винт М6х2530006-060025840
30 ₽Под заказ
18Саморез ST4.2*20Саморез ST4.2*2030110-420200040
20 ₽
19Защита радиатора масляной системы Х8Защита радиатора масляной системы Х87020-181002
790 ₽
